34(36)(40)ТНЖ-300ВМП-У2 (34(36)(40)FL 300 ВМP)

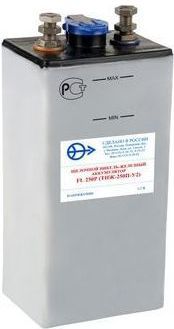

Аккумуляторы ТНЖ 300 ВМП У2
Никель–железные аккумуляторы FL (ТНЖ и ТНЖК) применяются в составе батарей для питания электродвигателей машин напольного безрельсового электрифицированного транспорта отечественного производства – электротележки, подъездные трапы самолетов, электропогрузчики.
Преимущества:
• корпус аккумулятора изготовлен из пластмассы;
• высокое сопротивление изоляции;
• просты в обслуживании, требуют лишь регулярной доливки электролита;
• допускается хранение как в заряженном, так и в разряженном состоянии;
• батареи имеют длительный срок службы.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ АККУМУЛЯТОРА FL 300 ВМ P И БАТАРЕЙ 34 FL 300 ВМ P, 36 FL 300 ВМ P, 40 FL 300 ВМ P
|
Тип аккумулятора |
Номинальное напряжение, В. |
Номинальная ёмкость, А/ч. |
Габаритные размеры/мм. |
Масса без электролита/кг. |
Масса с электролитом/кг. |
||
|
Длина/L |
Ширина / B |
Высота / H |
|||||
|
FL 300 ВМ P (ТНЖ -300ВМП-У2) |
1,2 |
300 |
93 |
167 |
485 |
10,4 |
13,6 |
|
34 FL 300 ВМ P (34- ТНЖ -300ВМП-У2) |
40,8 |
300 |
858 |
668 |
485 |
358 |
466 |
|
36 FL 300 ВМ P (36 ТНЖ -300ВМП-У2) |
43,2 |
300 |
858 |
668 |
485 |
379 |
494 |
|
40 FL 300 ВМ P (40 ТНЖ -300ВМП-У2) |
48 |
300 |
950 |
668 |
485 |
420 |
548 |
В условном обозначении аккумулятора и батареи цифры и буквы обозначают:
цифры перед буквами – количество последовательно соединённых аккумуляторов в батарее;
F – никель-железная электрохимическая система аккумулятора;
L – длительный режим разряда;
300 – номинальная ёмкость в ампер-часах
ВМ – высокая, модернизированная
Р – пластмассовый корпус аккумулятора
Комплектность 34 FL 30 0 ВМ P
|
Наименование комплектующего изделия |
Основной комплект, шт. |
Запасной комплект, шт. |
Всего, шт. |
|
Аккумулятор FL 300 ВМ P |
34 |
0 |
34 |
|
Перемычка длиной 105 мм. |
6 |
0 |
6 |
|
Перемычка длиной 125 мм. |
2 |
0 |
2 |
|
Перемычка длиной 135 мм. |
22 |
2 |
24 |
|
Перемычка длиной 185 мм. |
2 |
0 |
2 |
|
Пробка |
0 |
3 |
3 |
Комплектность 36 FL 30 0 ВМ P
|
Наименование комплектующего изделия |
Основной комплект, шт. |
Запасной комплект, шт. |
Всего, шт. |
|
Аккумулятор FL 300 ВМ P |
36 |
0 |
36 |
|
Перемычка длиной 105 мм. |
6 |
0 |
6 |
|
Перемычка длиной 125 мм. |
4 |
0 |
4 |
|
Перемычка длиной 135 мм. |
24 |
2 |
26 |
|
Пробка |
0 |
3 |
3 |
Комплектность 40 FL 30 0 ВМ P
|
Наименование комплектующего изделия |
Основной комплект, шт. |
Запасной комплект, шт. |
Всего, шт. |
|
Аккумулятор FL 300 ВМ P |
40 |
0 |
40 |
|
Перемычка длиной 105 мм. |
30 |
2 |
32 |
|
Перемычка длиной 135 мм. |
9 |
1 |
10 |
|
Пробка |
0 |
3 |
3 |
| Габариты | От 93х167x485 до 950х668х485 (см. Таблицу) |
|---|---|
| Напряжение | От 1,2 до 48 В (см. Таблицу) |
| Емкость | 300 А/ч |
